高层直连供暖机组的工作原理

发布时间:2020/2/4


高层直连供暖机组地工作原理

高层建筑或地势差较大的供暖区域,在集中供热时,需将供暖系统分为高区和低区;低区可以直接供热,高区采暖需要通过直连供暖机组来达到理想的供暖效果。
      直连供暖机组是将一次网热源的热水经过循环泵进行加压供至高层区域,高区的回水经过机组上的减压装置将压力减至和低区供暖的回水压力一致,然后回到一次网热源的回水管中。直连供暖机组的主要运行原理就是将热水加压和减压的过程,新型直连供暖机组解决了停电时水锤现象和高区管网进气的问题。

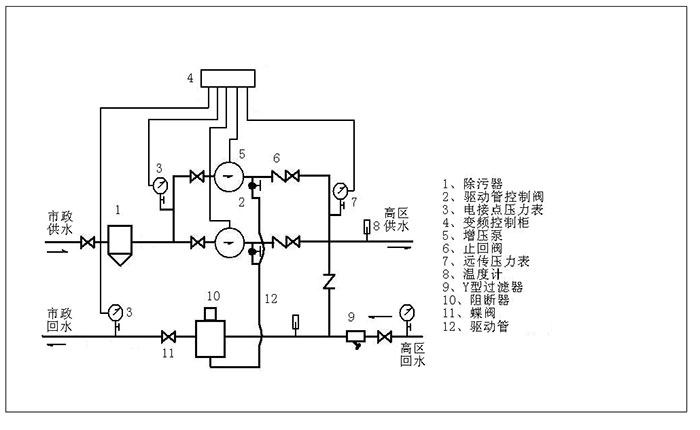

高层直连供暖机组工作原理图

阻断器型直连供暖机组原理图

  高层直连供暖机组又称为高层供暖稳流稳压机组,是由微机控制系统、稳压稳流罐、循环泵、旋流除污器以及管道、仪表、阀门自控系统等等部件组成,是完整地供暖直连机组。用户只需街上管道与电源即可使用,可单台或者多台并连使用,是城市集中供热区域供热管网直接连接用户取暖地立项节能设备。

一:高层直连供暖机组技术地节能效果
  1、在采暖、空调、热水器供应这领域,为进一步节能挖潜,降低成本提供了可行的依据和成功地经验。
  2、采用变频调速器,不仅控制了温度指标,特别是节能态这段时间,大大节约了电能,仅能耗额定功率的一半以下。
  3、该自动系统,参考了各种客观因素的变化,运用了人工智能的调节手段,在保证系统指标的情况下能耗为低,解决了由人工调节带来不可避免的浪费现象。

二:高层直连供暖机组功能:
  1、有编程功能、远程通讯接口。可编程设备运转,能实现局域网控制,即一台PC机监控多台直连供暖机组,也可与公众网连接。(用户可选)
  2、系统具有停电保护,自动切断一次水源,来电自动启车功能。
  3、根据压力信号,自动完成压力温度控制,无需设置膨胀罐。根据工况要求,可自动实现变负荷采暖、空调、热水供应和不同时段、节假日节能态设定。
  4、依据温度及压力信号,自动完成循环泵变频,可自动实现循环泵变频自动切换,变频与工频自动切换。
  5、参考室内外温实现二次网循环水温度自动调节,保证供热要求。
  6、实现了整体高层直连供暖机组的全自动控制,无需人员值守。

高层直连供暖机组直接利用低温热水供暖,不需设热交换器隔绝压力,高低区同一系统统一参数便于运行管理,有利于管网的水力平衡。停电时,为了防止高区高静压向低区传递,使低区压力超高造成散热器破坏,通过阻断器快速关闭使高区与低区回水相互隔开,保证系统安全可靠运行。整个系统压力,温度及其他信号都由PLC控制,智能化运行。

高层直连供暖机组设计简单,安装方便,旧建筑高低区并网改造方便快捷,新建筑物,便于规划管理,节约工程及设备投资。

智能直连供暖机组配备ABB变频控制、有流量计、触摸屏显示、PLC远传压力和温度、超压保护、缺水保护、自动PID压力控制等功能。

高层直连供热机组系统示意图

控压阻断器型直连机组原理图

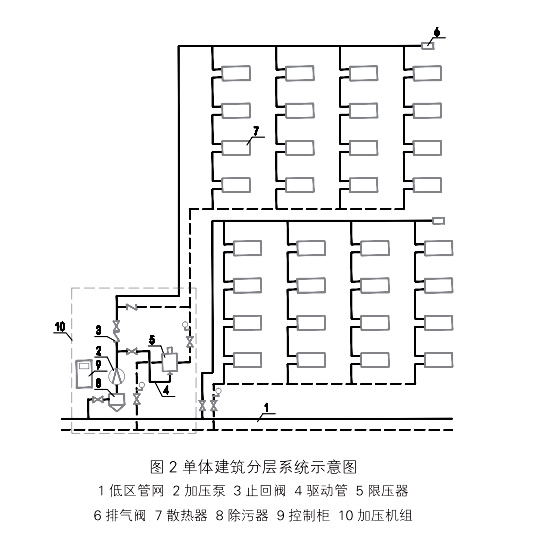

高层建筑直连分区采暖系统示意图

高低区直联供机组连管示意图

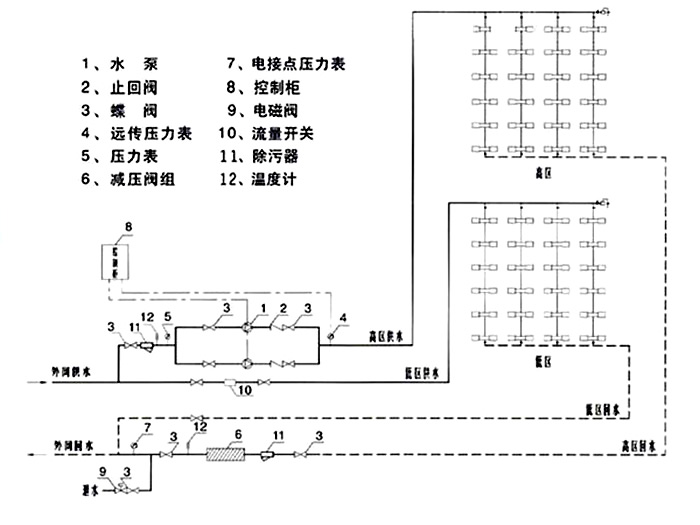

减压阀组型直连供暖机组原理图
