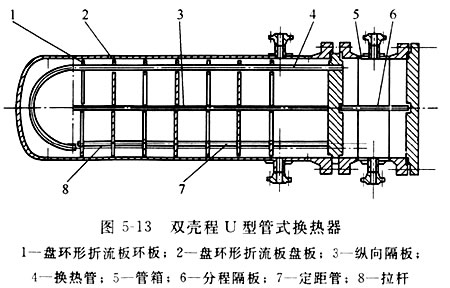

U形列管式换热器结构图

U形裂管式换热器的基本特点是，只有一块管板，管束由多根U型管组成，管的两端固定在同一管板上，管子可以自由伸缩。当壳体与U形换热管有差别时，不会产生热应力。
U形管式换热器的基本参数
（1）公称直径DN/mm
  钢管制圆筒：325,426；
  卷制圆筒：400,500,600,700，800,900,1000,1100,1200。
 （2）公称压力PN/MPa
   1.0,1.6,2.5,4.0,6.4。
  （3）换热管的长度、规格及排列形式
